Ниже 3 способа спрятать провод для наружной рекламы на фасаде, в зале и в витрине.
По делу: что работает на практике и когда какой способ выбирать.
И отдельно: что передать электрику или строителям на объекте, чтобы провод заложили в стену в гофре до монтажа вывески. Примеры с объектов внизу.
В этой статье
Как выглядит провод до и после?
Слева кабель на виду, справа его спрятали в штробе, кабель-канале или прозрачным кабелем.Сверху кабель на виду, снизу его спрятали в штробе, кабель-канале или прозрачным кабелем.
Два примера с фасада и из зала для букв, короба и неона.
Фасад
Не спрятали

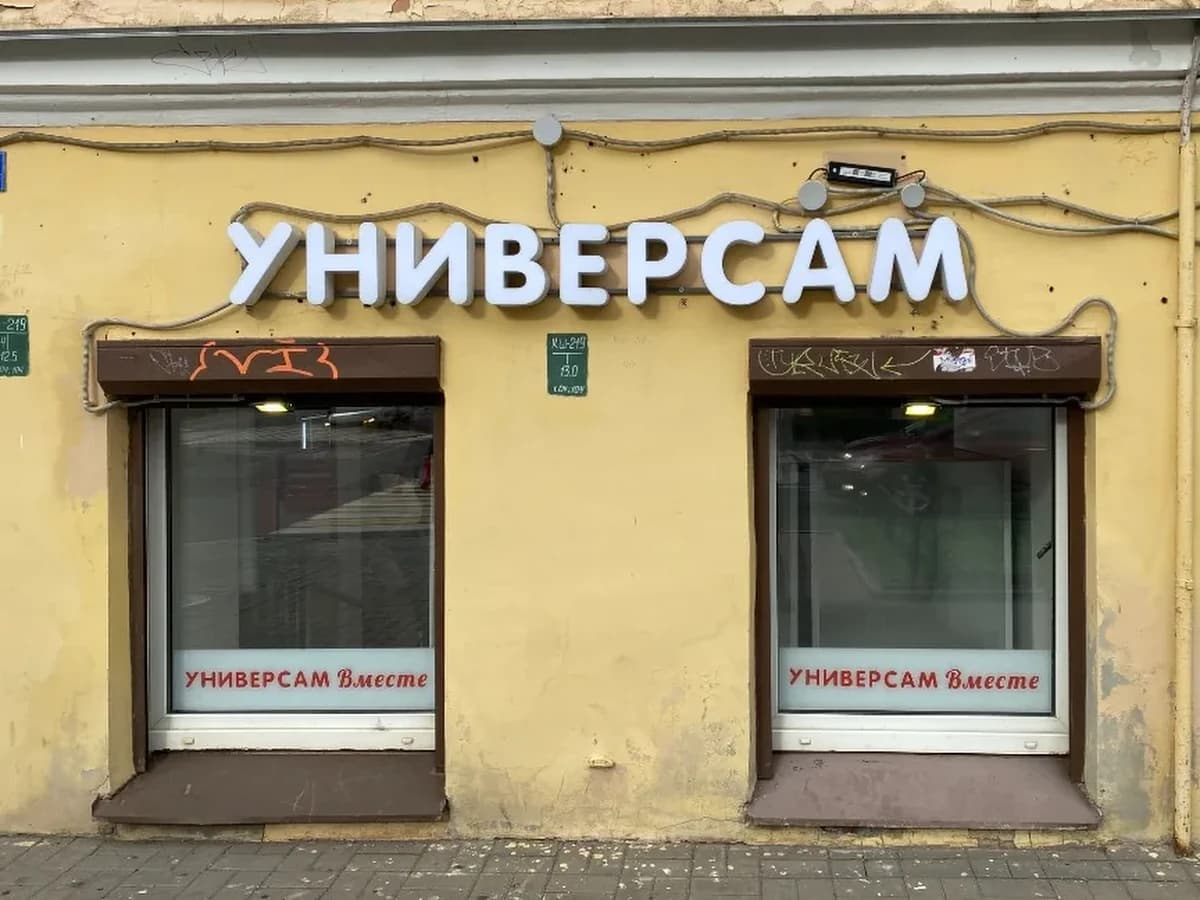

СпряталиКабель вдоль фасада над буквами

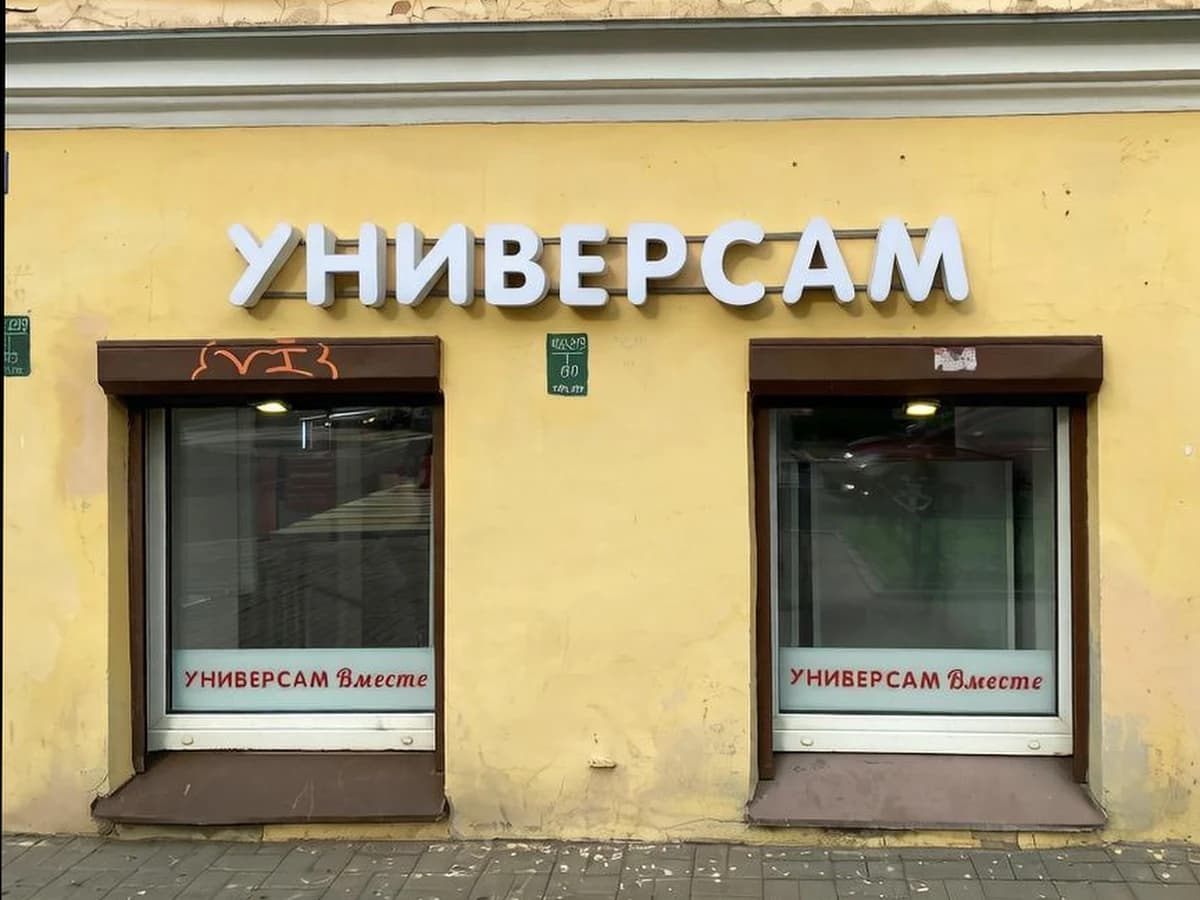

Кабель в штробе в гофре
Интерьер
Не спрятали

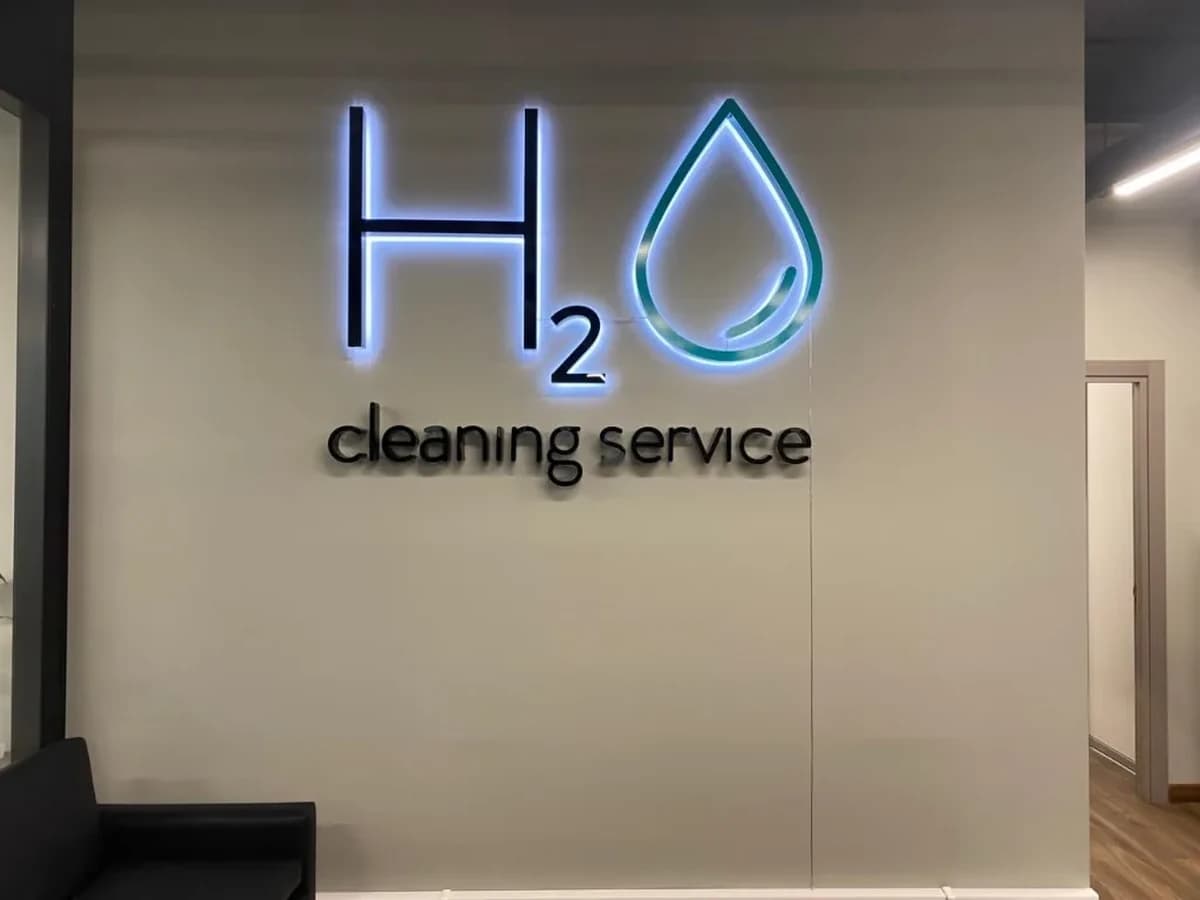

СпряталиКабель от вывески по стене в зале

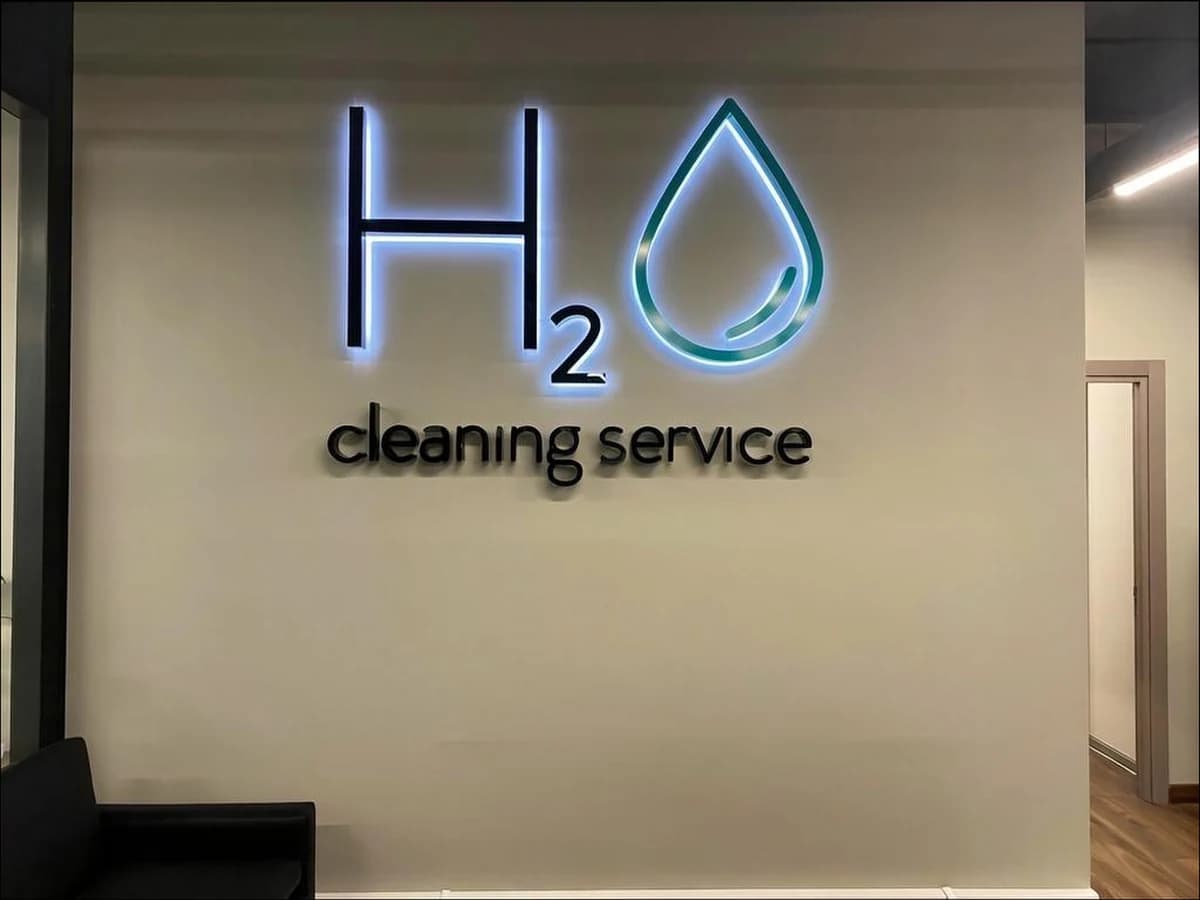

Кабель-канал в цвет стены или прозрачный кабель
Какие 3 способа спрятать кабель вывески?
На объекте часто комбинируют два способа: например, прозрачный кабель у вывески и дальше штроба до розетки. Способ выбираем по месту (стена, витрина, фасад) и точке питания. Для наружной рекламы на фасаде чаще закладывают штробу ещё на этапе отделки.

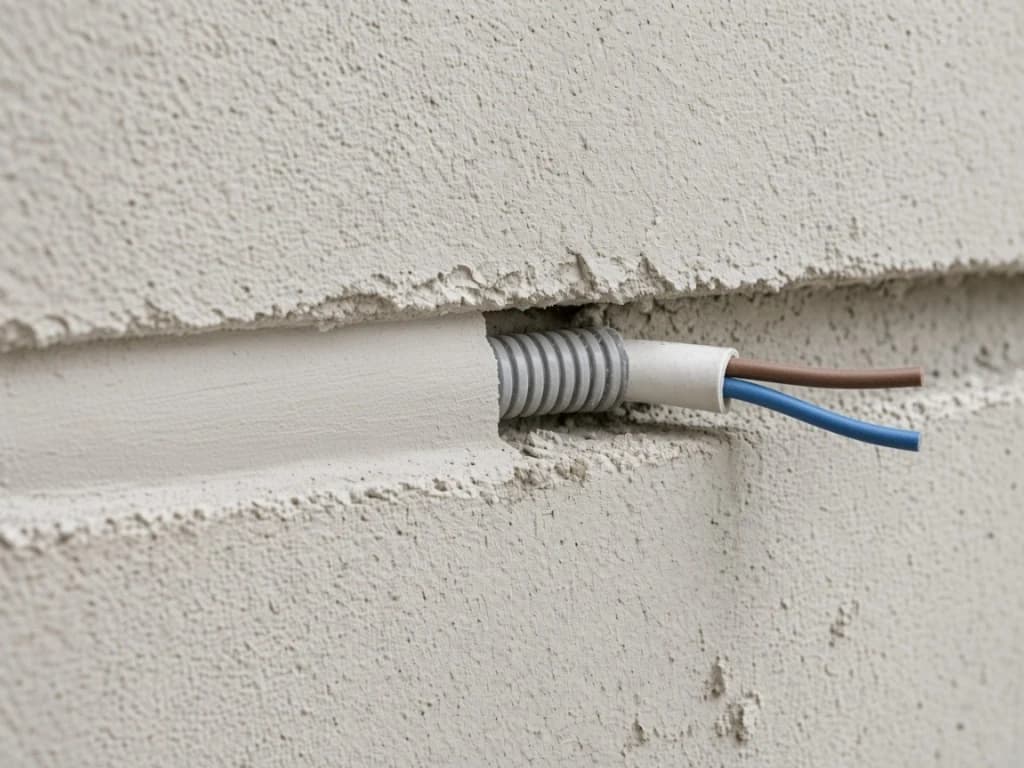

Штроба в стене
Кабель укладывают в паз в гофре или трубе, заделывают штукатуркой или плиткой в цвет стены. Провод в гофре имеет свободный ход. Соединения прячут внутри гофры или трубы, чтобы не создавать зазор между вывеской и стеной. На фасаде провода не видно с улицы, в зале остаётся гладкая стена без кабель-канала.

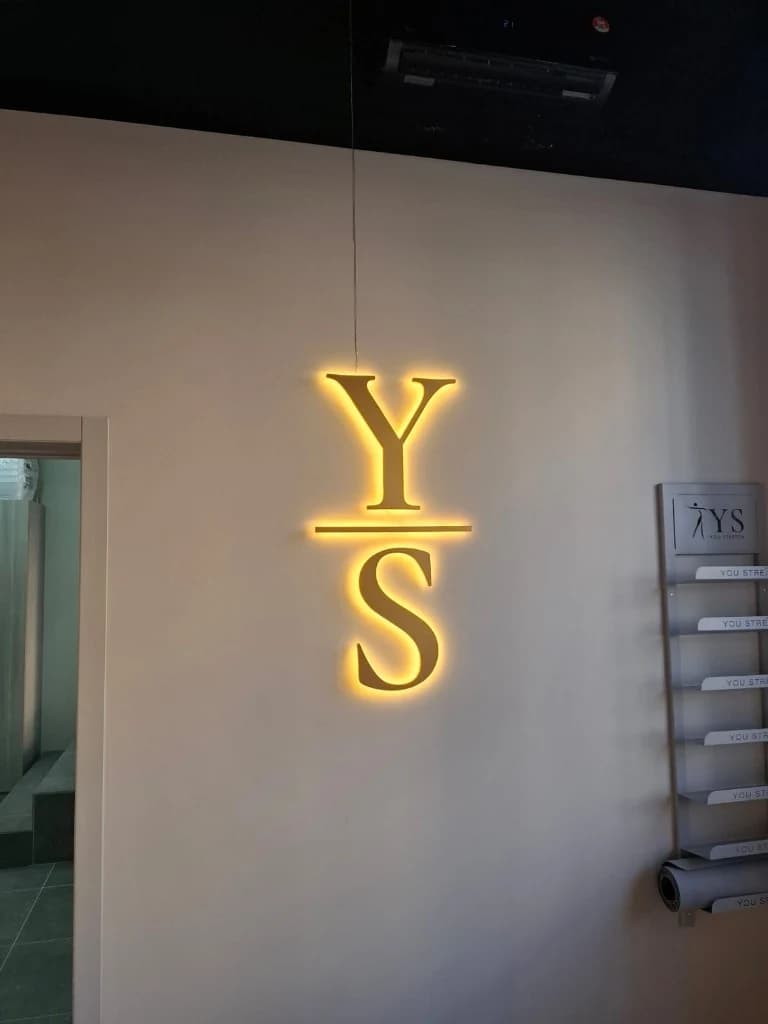

Прозрачный акустический кабель
Если штроба невозможна и нужен открытый участок, используем прозрачный акустический кабель. Проводят его ровными линиями до источника питания. Линия почти не заметна на светлом или тёмном фоне, визуально аккуратнее кабель-канала по стене. Цвет и маршрут согласуем до монтажа.

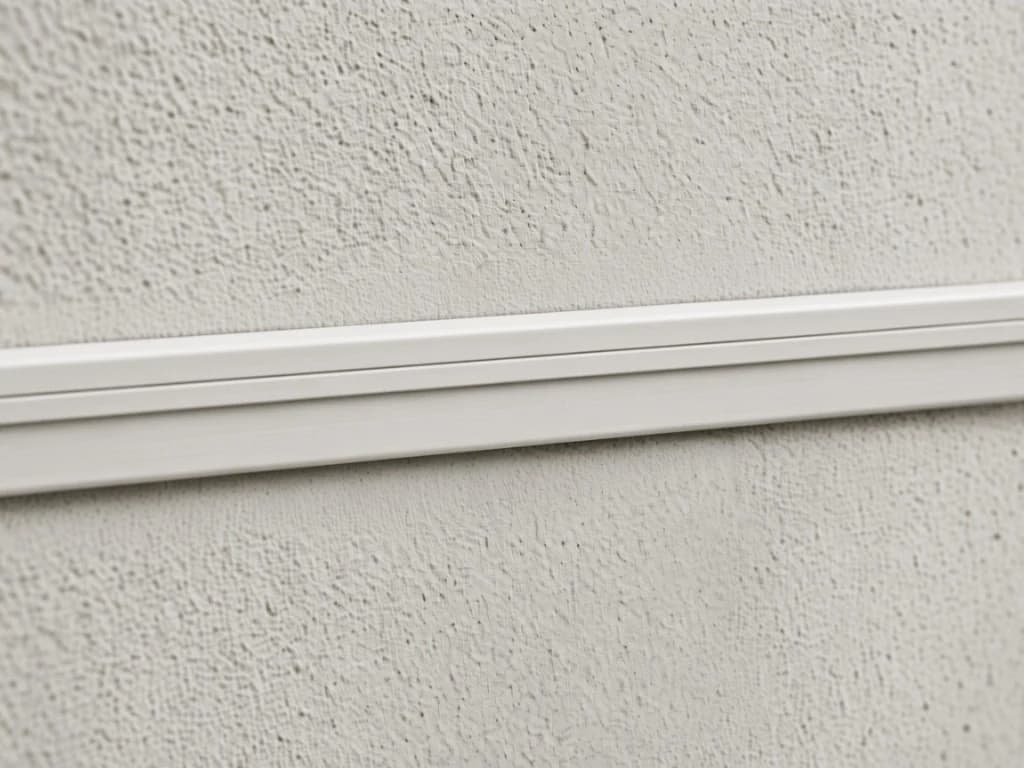

Кабель-канал в цвет стены
Если прозрачный кабель не подходит по правилам объекта, кабель-канал крепят по стене и красят в RAL фасада или интерьера. На витрине кабель-канал ведут вдоль рамы в цвет отделки. Линию делают ровной, параллельно вывеске.
Как выглядит схема штробы от щитка до вывески?
Вот что можно передать вашему строителю или электрику, чтобы подключить вывеску без проводов на фасаде или стене. Ниже схема. Важно учитывать сечение кабеля: чем дальше вывеска от блока питания, тем толще провод на трассе. Сечение считаем отдельно: калькулятор сечения для вывески.
Что передать электрику или строителям на объекте?
Скрытый провод закладывают до вывески: на этапе отделки фасада, штробки стены или монтажа гипсокартона. Подрядчик по вывеске часто приезжает, когда стена уже готова. Если трассы внутри нет, останется кабель-канал по поверхности.
Для фасадной вывески или вывески на стене, если провода не должны быть видны, кабель вводят в штробу в фасаде или кирпиче, либо ведут под гипсокартоном в зале. Провод кладут в гофре или трубе с запасом по длине. Провод должен иметь свободный ход: двигаться внутри гофры, без натяжения от электрощитка до вывески. Соединения прячут внутри гофры, чтобы не создавать зазор между вывеской и стеной. Передайте это электрику или строителям до финишной отделки.
- Трасса в штробе или под гипсокартоном с выходом точно под местом вывески.
- Кабель в гофре или трубе на всей скрытой длине.
- Где будет соединение внутри стены или фасада.
- Диаметр гофры с запасом под сечение кабеля.
- Кто заделывает штробу и кто отвечает за отделку после прокладки.
Что обсудить с подрядчиком по вывеске?
Это уже на этапе заказа и монтажа вывески: когда стена готова или трасса заложена строителями.
- Где розетка или щиток и можно ли сместить точку питания ближе к вывеске.
- Зона монтажа: фасад, стена в зале или витрина.
- Цвет кабеля, кабель-канала и крепежа под фасад, интерьер или витрину.
- Сечение кабеля на длине трассы от точки питания до вывески.
- Как пройдёт трасса на эскизе для согласования, если вывеска на фасаде.
Пришлите фото места и розетки
Подберём способ прокладки кабеля и посчитаем вывеску с монтажом. Монтаж выполняют наши мастера, без субподряда.
Частые вопросы про провода вывески
- Можно ли полностью убрать провода у вывески?
- Полностью без кабеля не бывает: вывеске нужно питание. Прячем провод так, чтобы видели вывеску, а не линию по стене, витрине или фасаду.
Конкретный способ зависит от места монтажа и точки питания. Три варианта в блоке про способы. - Какой цвет кабеля выбрать, если спрятать его нельзя?
- Если кабель остаётся на виду, подбираем цвет под стену, витрину или фасад: серый, чёрный, белый, иногда коричневый под дерево.
Цвет проводов и крепежа уточняем до монтажа. На странице неоновых вывесок это прописано в блоке про монтаж. - Кто делает штробу под кабель вывески?
- Выход из стены под вывеску готовит строительная бригада заказчика на этапе отделки, до монтажа вывески.
Штробу, гофру и трассу закладывают электрики или строители по схеме из этой статьи. До заказа фиксируем: кто сверлит, кто заделывает и можно ли трогать стену. - Влияет ли способ прокладки кабеля на согласование вывески?
- На решение КГА влияет формат и место вывески, а не цвет провода. Спрятанный кабель сам по себе согласованию не мешает, если конструкция совпадает с проектом.
Для объёмных букв на фасаде трассу закладываем в проект до подачи. Провода на приёмке: чек-лист приёмки вывески. Этапы: согласование вывески в СПб. - Как спрятать провод у неона в витрине?
- В витрине провод виден изнутри, с улицы читается неон. Прозрачный акустический кабель ведём по леске, на которую монтируется подложка вывески: провод идёт ровно вдоль лески, линия не бросается в глаза и выглядит аккуратно.
Правила для неона за стеклом: неон за стеклом витрины в СПб. - Нужна ли гофра, если кабель уже в штробе?
- Да. В штробе или под гипсокартоном кабель ведут в гофре или трубе. Провод имеет свободный ход, не прилипает к штукатурке. Соединения прячут внутри гофры, чтобы не создавать зазор между вывеской и стеной.
Закладывают на этапе отделки: выход из стены точно под местом вывески. Если стена уже готова, остаётся кабель-канал по поверхности.
